Fixer le moniteur et sa vitre de protection sur la borne d’arcade

En fréquentant les forums liés à la construction de borne d’arcade on trouve un certain nombre de solution (faites nous part de la vôtre dans les commentaires).

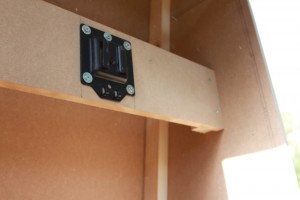

La solution retenue ici consiste à profiter de l’emplacement de fixation VESA que proposent la quasi-totalité des moniteurs. On trouve facilement la platine métallique correspondant en vente sur Internet.

Le schéma ci-dessus explique grossièrement le principe de maintien de la vitre de protection du moniteur. Celle-ci est donc en appui directement sur la face avant du moniteur, maintenue en bas un tasseau et le bandeau de fixation du bouton marche/arrêt et en haut par le panneau de fixation des haut-parleurs. Le poids de la vitre assure un très bon maintient à partir du moment où toutes les dimensions sont ajustée.

Il faut veiller particulièrement à ce que les différentes côtes s’empilent correctement pour qu’au moment où la vitre est mise en place elle soit tout juste serrée (impossible d’envisager de la percer ou de la limer 😉
